Kompozit hüvely készítése alumínium csesztertonhoz

A célom könnyű, erős, akár főtartónak is alkalmas hüvely készítése volt, amelybe pontosan illeszkedik a cseszterton (szárny összekötő cső).
A formaleválasztózás nem járható út, a párhuzamos falak és a szoros illeszkedés miatt nem lehetne kivenni az alu csövet a kész kompozit hüvelyből.
Elvben járható út lenne az emelt hőmérsékleten való térhálósítás, mert az alumínium és az üvegszálas kompozit hőtágulása eltérő, így a késztermék lehűlés után (elméletileg) leválasztható - nem mindenkinek van viszont erre alkalmas hőkamrája.
Egyszerűbb és olcsóbban kivitelezhető megoldást kerestem hát.

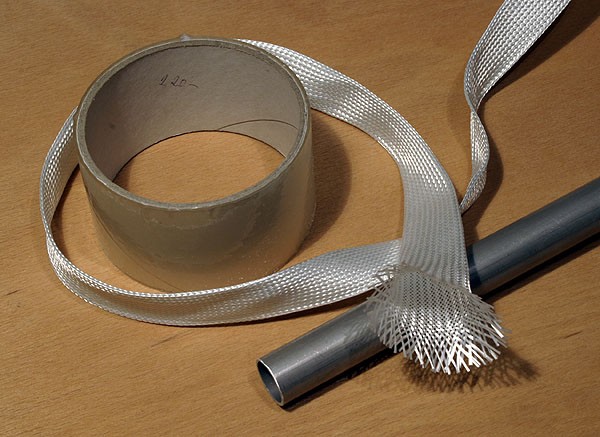

Hozzávalók:
- széles cellux ragasztószalag
- körszövött üvegszövet, esetleg hagyományos üvegszövet (az átmérőnek, kívánt falvastagságnak megfelelő)
- epoxy gyanta + térhálósító

[hozzávalók]

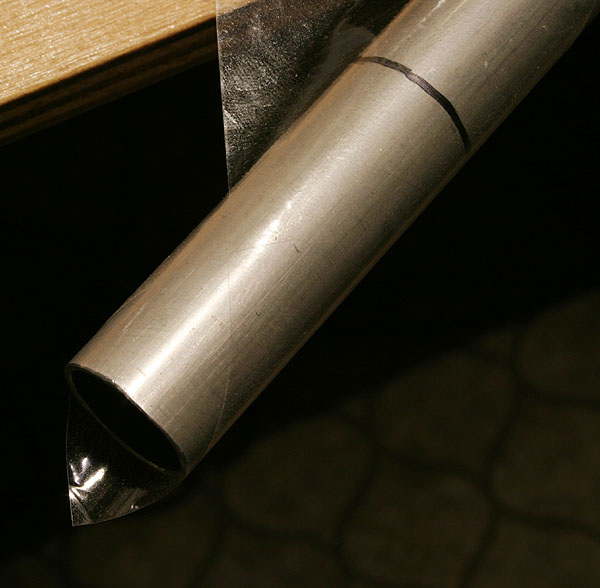

Az alu csövet spirálisan körbetekerem kifele fordított, széles cellux szalaggal, a menetek közt néhány mm. átfedéssel.
Ne legyen túl szoros mert akkor nehezebben csúszik az anyagon, de túl laza se, mert 'ráncos' lesz.

[cellux kifordítva]

Így a szalag önmagához tapadva 'csövet' alkot, ami az alu csövön elcsúsztatható (ez biztosítja majd a leválasztást).

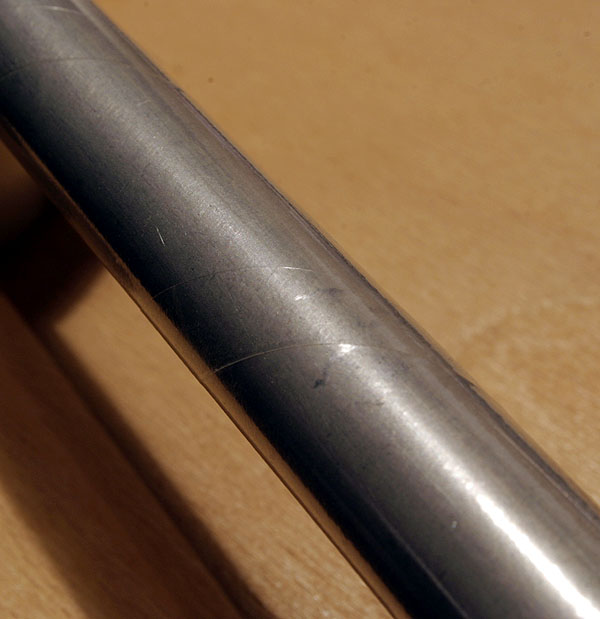

Ezt utána újra áttekerem immár befelé fordított szalaggal, hogy a ragasztós felületbe ne ragadjon bele az üvegszövet.

[celluxal bevonva]

Alternatív megoldás oldószerrel (pl nitrohigító) letörölni a külső ragasztóréteget. Túlbiztosításként ezt még lehet formaleválasztózni, PVA-val fújni, de egyáltalán nem szükséges.

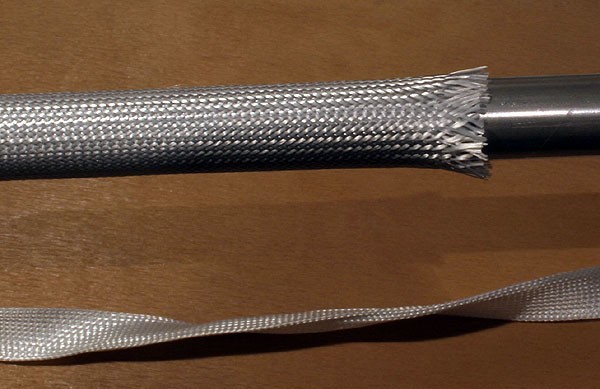

[körszövött üveg]

A sima cellux felületre könnyen rácsúszik a körszövött üvegszövet.

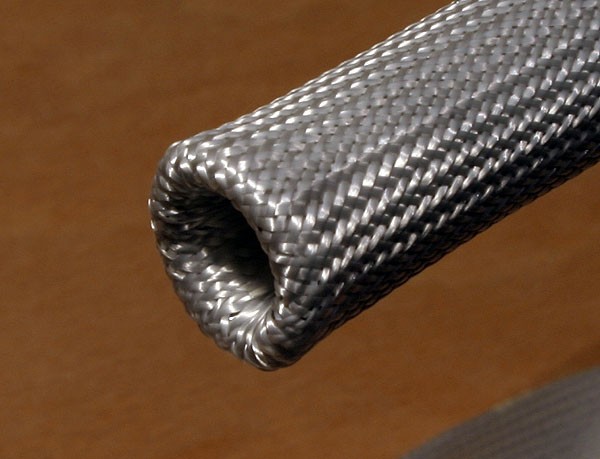

[üvegszövet betűrve]

Több réteg üveg esetén az egyik véget átmenetileg be lehet tűrni az alu csőbe, így könnyedén ráhúzhatók a további rétegek is.
Különböző hosszúságú szövetdarabokkal többé-kevésbé egyenszilárdságú főtartót is lehet készíteni.

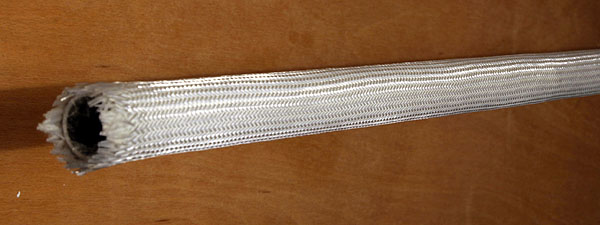

[gyantázás előtt]

Az üvegszövetet gondosan elsimítom, ne legyen laza sehol.

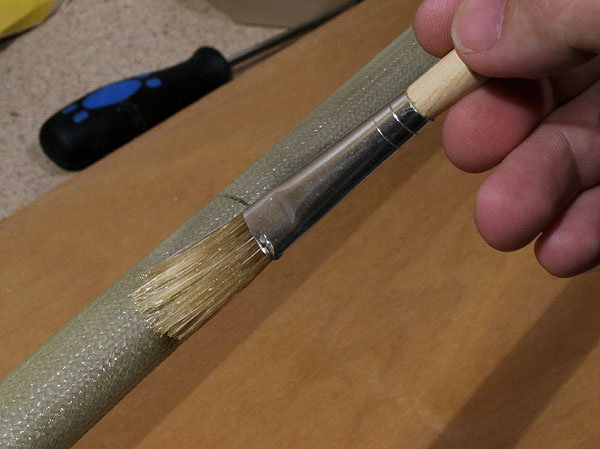

[gyantázás közben]

Gondos gyantázással akár 50% alá is vihetjük a gyanta/szövet arányt.
Térhálósodás után a kész kompozit cső a cellux réteggel együtt szépen lecsúsztatható az alumíniumról.

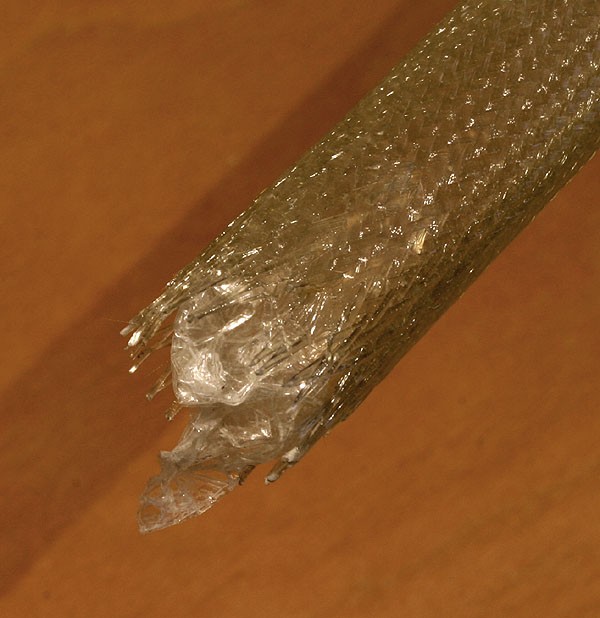

[cellux betűrve]

Az egyik végen megkezdve/betűrve a cellux réteg egy alkalmas pálcával könnyedén 'áttolható' a készterméken.

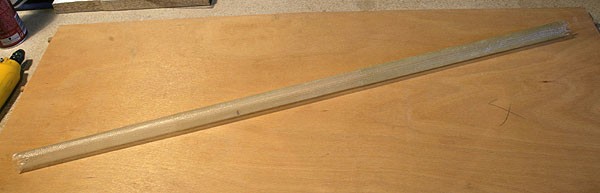

[kész főtartó]

Az alucső külső átmérője és a kompozit hüvely belső átmérője közti méreteltérés mindössze 4 cellux rétegnek megfelelő, nálam ez ~ 0,15 mm.
Éppen kényelmesen szoros illesztés.

2007.09.08.

Többen kérdezték hogy feltétlenül szükséges-e a körszövött üvegszövet, vagy lehet hagyományos szövettel dolgozni.
A napokban készítettem egy cseszterton hüvelyt egyszerű 50 grammos 1/1 szövetből, és úgy találtam ragyogóan megoldható ezzel is.

Előnyei:
- nem szükséges a második celluxréteget feltekerni illetve leoldani a ragasztós réteget mert nem a csőre csúsztatjuk a szövetet hanem feltekerjük rá - nem gond a tapadás
- van lehetőségünk a szövetszálak terhelés iránynak megfelelő elrendezésére (körszövött anyaggal csak az átlós futás megoldható)
- sok/vastag rétegű laminátum készítése esetén egyszerűen, rétegenként lehet átitatni a szövetet gyantával. (körszövött anyag esetén célszerű először felrétegezni az összes szövetet a tapadás miatt, és csak aztán gyantázni, ami körülményes lehet)

Hátránya:
- valamivel nehezebb szorosan rétegezni az anyagot, hajlamos elcsúszni, 'halszemesedni'
- kevésbé esztétikus (ha ez szempont)

A leválasztásról is kaptam visszajelzéseket, volt akinél kimondottan nehezen lehetett a kész terméket lecsúsztatni a sablon csőről.

Néhány kritikus pont:
- Nagyon kell ügyelni arra hogy a cellux réteg ne legyen túl szoros, kézzel nagyon könnyen kell mozognia mielőtt a laminátot elkészítenénk.
- Ne legyen ugyanakkor túl laza sem, és zárjon mindenhol megfelelően - ha gyanta kerül alá akkor sajnos kezdhetjük elölről az egészet.
- Ne készítsünk hosszabb laminátot a szükségesnél. Minél hosszabb annál nehezebben jön le.
- Fontos hogy a sablon cső sima és tiszta legyen, a rá rakódott érdes szennyeződések is megnehezítik a dolgunkat.
- A lecsúsztatás megkönnyítésére a cellux feltekerése előtt kezelhetjük a csövet pl. szilikonnal

2008.05.20.
