Adótálca Futaba T6EXA FASST adóhoz

Az alábbi leírás azoknak válhat hasznára akik Futaba adójukat - hozzám hasonlóan - nyakba akasztva használják. Mint annyi minden, ez is preferencia kérdése - érzésem szerint pontosabban lehet vezetni ha nem kell közben kézzel tartani is az adót. Erre általában tökéletesen megfelelő egy nyakpánt és az adók közepén található fül, nem így a 2.4 Ghz-es T6EXA FASST (Futaba Advanced Spread Spectrum) esetében...

A Futaba belépő szintű adóit (pl T4EXA, T6EXA és annak FASST változata) csaknem ugyanolyan házba szerelik, középen a karok közt a nyakpánt rögzítőfüllel. Normál 35Mhz-es adónál ez teljesen rendben van, kitolt antennával éppen helyére kerül a súlypont és kényelmes a nyakba akasztott használat. A FASST változatnak azonban rövid 2.4 Ghz-es antennája van, ezzel felborul az adó súlypontja és minduntalan hátra akar billenni. A megoldás a rögzítőfül toldása/áthelyezése, vagy egy formás kis adótálca használata.

Az alábbi tálcát Horváth 'Rick' Richárd modellező kollegáról másoltam és engedelmével közzé teszem.

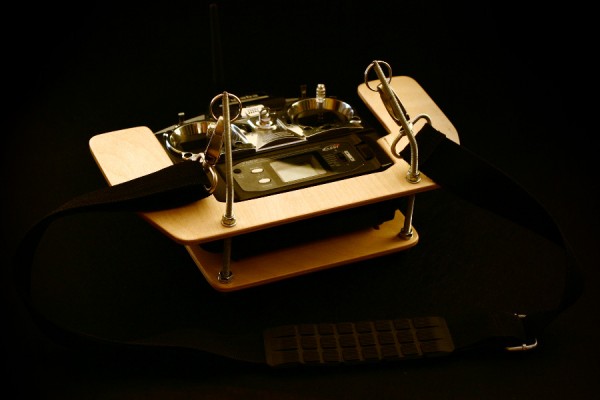

[Adótálca Futaba T6EXA FASST adóhoz]

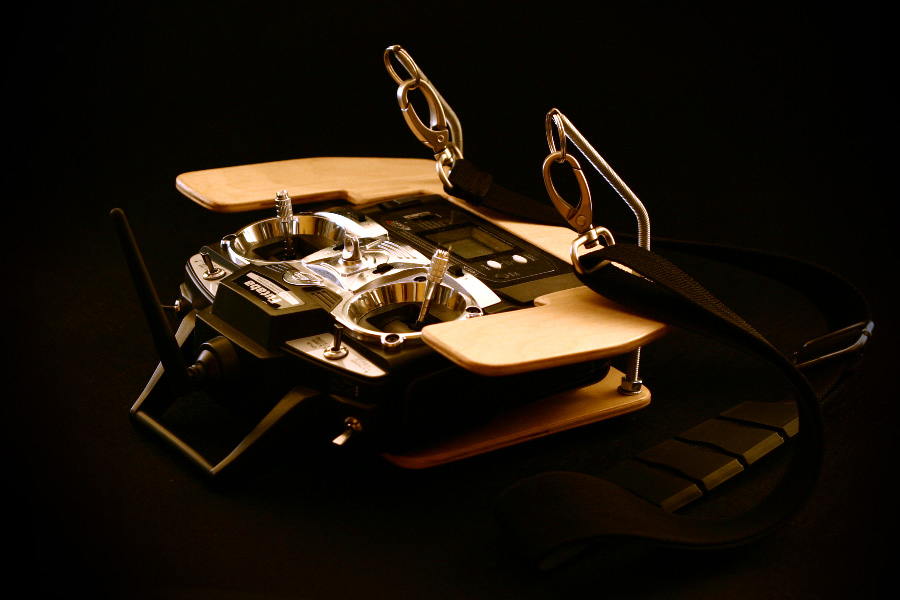

[Adótálca Futaba T6EXA FASST adóhoz]

Rick példánya vastag plexilemezből készült esztétikusan bemattítva, én inkább fa párti vagyok ezért 6mm-es rétegelt lemezből készítettem el.

Hozzávalók:

2 db 18 cm hosszú M6 menetes szár
8 db M6 önbiztosító anya + alátét
2 db kulcskarika
~30x23 cm 6mm-es rétegelt lemez
nyakpánt

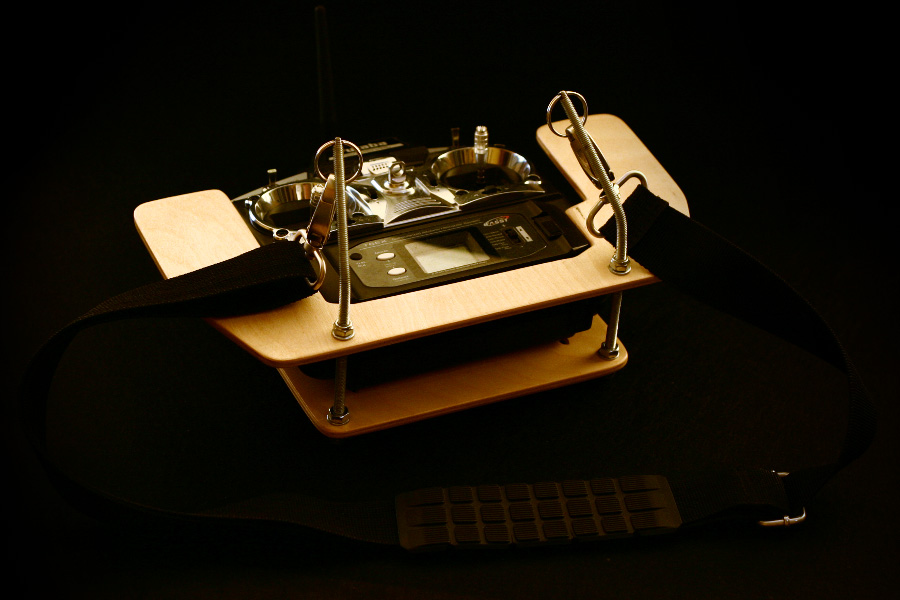

Az elkészítés módja eléggé adja magát, de néhány gondolatot azért leírok hozzá. A menetes szárat 7-8cm-nél hajlítsuk meg kb 45 fokban. Amint a képen is látható az adó behelyezése után a lapok nem lesznek tökéletesen párhuzamosak, ez teljesen normális, így fekszik fel optimálisan az adó alsó és felső felületére. A lapok távolsága a menetes szárnál mérve kb. 50-55 mm, a réteges lemez rugalmasságának függvényében célszerű úgy beállítani hogy ne szorítsa túlságosan az adót, ugyanakkor biztonságos legyen a rögzítés.

Letölthető szabásminták:

(A4 300dpi PDF)

Felső lemez
Alsó lemez
