Opto csatoló RC modellhez (galvanikus leválasztás)

Ezt az egyszerű kapcsolást azért csináltam hogy RC modellben a vevő/szervók áramköreit teljesen függetlenítsem a nagyáramú szabályzótól, ezzel kiküszöbölve annak vételzavaró hatását. A tápellátást ugyan külön vevőakku biztosította, de a jel és közös test vezeték továbbra is galvanikus kapcsolatot tartott az vevő és a szabályzó között. Ennek a kiiktatására alkalmas ez a kis opto csatolás, a vezérlőjelek optikai úton átjutnak a szabályzóba, de vissza nem juthat elektromos zavar.
Warning: imagecreatefromjpeg() [function.imagecreatefromjpeg]: open_basedir restriction in effect. File(/var/www/vhosts/cnv.hu/httpdocs../elektronika/opto_vazlat.jpg) is not within the allowed path(s): (/var/www/vhosts/cnv.hu/httpdocs:/tmp) in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 23

Warning: imagecreatefromjpeg(/var/www/vhosts/cnv.hu/httpdocs../elektronika/opto_vazlat.jpg) [function.imagecreatefromjpeg]: failed to open stream: Operation not permitted in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 23

Warning: getimagesize() [function.getimagesize]: open_basedir restriction in effect. File(/var/www/vhosts/cnv.hu/httpdocs../elektronika/opto_vazlat.jpg) is not within the allowed path(s): (/var/www/vhosts/cnv.hu/httpdocs:/tmp) in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 25

Warning: getimagesize(/var/www/vhosts/cnv.hu/httpdocs../elektronika/opto_vazlat.jpg) [function.getimagesize]: failed to open stream: Operation not permitted in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 25

Warning: Division by zero in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 27

Warning: imagecreatetruecolor() [function.imagecreatetruecolor]: Invalid image dimensions in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 28

Warning: imagecopyresampled(): supplied argument is not a valid Image resource in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 30

Warning: imagejpeg(): supplied argument is not a valid Image resource in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 32

Warning: imagedestroy(): supplied argument is not a valid Image resource in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 34

Warning: imagedestroy(): supplied argument is not a valid Image resource in /var/www/vhosts/cnv.hu/httpdocs/show2.php on line 35

[Opto kapcsolási vázlat]

(Elnézést a hevenyészett vázlatért :)
A bemeneti részen az NPN tranzisztor (BC182) hajtja meg az opto csatolóban (CNY 17) levő infra LED-et. Mivel ez a kapcsolás invertál, a kimeneten az opto csatoló fototranzisztorát is invertáló módon kötöttem be. A kimeneti rész megtáplálását a szabályzó BEC-je végzi, tehát azt is be kell kötni. A mellékelt NYÁK rajzon dupla kimenet van, erre azért volt szükség mert az A10-ben két brushless szabályzó van. (Mint látszik az egyiknek a BEC-je nincs bekötve.) Ha Neked csak egy kell, egyszerűen hagyd el a külső csatlakozót. Az ellenállások értéke (100 Ohm illetve 1 kOhm) elvben nem kritikus, hasonló is megfelel, bár én más értékekkel nem próbáltam.

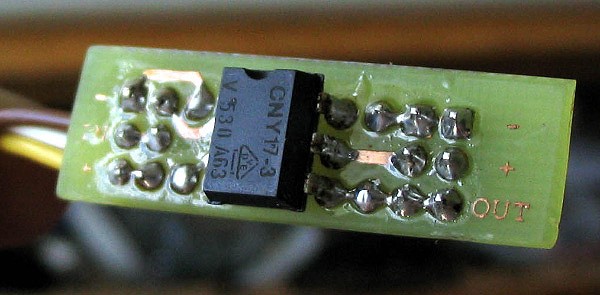

[Opto]

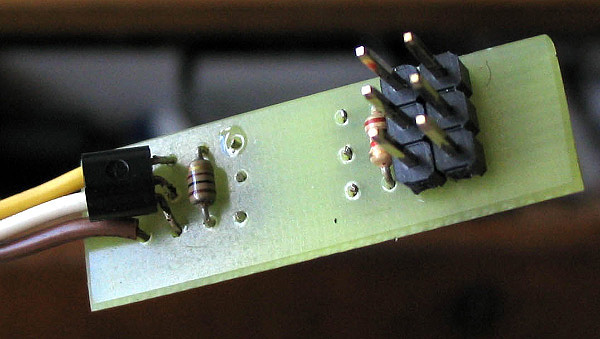

[Opto]

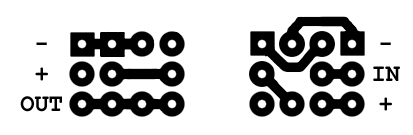

A fenti képek ne tévesszenek meg, figyelmetlenül az alkatrészoldal felől rajzoltam meg a NYÁK rajzot a tervezéskor, ezért az IC-t a túloldalról kellett beültetnem. A lent látható rajz már javítva van.

[Opto PCB]
